Схема роботи принципу роботи нагрівача PTC, роль нагрівача PTC. Номер відстеження допоможе вам дізнатися більше про це.
1. Вступ до електричного нагрівача PTC
PTC — це абревіатура від Positive Temperature Coefficient, що означає позитивний температурний коефіцієнт, який зазвичай відноситься до напівпровідникових матеріалів або компонентів з великим позитивним температурним коефіцієнтом. Зазвичай ми посилаємося на PTC, що відноситься до позитивного температурного коефіцієнта термістора, який називається PTC thermistor.PTC термістор є типовим чутливим до температури опором напівпровідника, більш ніж певна температура (температура Кюрі), його значення опору зі збільшенням кроку підвищення температури.

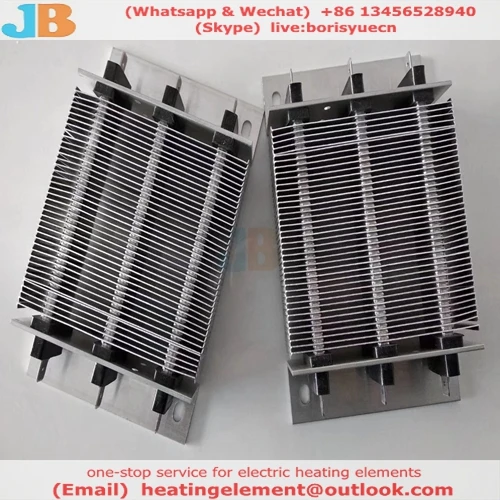

Схема підключення принципу роботи нагрівача PTC (роль нагрівача PTC) (Малюнок 1)
2. Функціональний принцип
Керамічні матеріали зазвичай використовуються як чудові ізолятори з високим опором, тоді як керамічні PTC термістори виготовляються з титанату барію на основі легованого іншими полікристалічними керамічними матеріалами, з низькими характеристиками опору та напівпровідності. Це досягається цілеспрямованим легуванням хімічно дорогого матеріалу як елемента решітки кристала: частина іона барію або титанат-іона в решітці замінюється іоном з більшою валентністю, отримуючи таким чином певну кількість електропровідних вільних електронів. Для ефекту PTC термістора, тобто причиною ступінчастого збільшення значення опору, є те, що структура матеріалу складається з багатьох дрібних кристалітів, які утворюють бар’єр на межі розділу зерна, так звану межу зерна (межа зерна). ), запобігаючи перетину електронами кордону в сусідню область, таким чином створюючи високий опір. Цей ефект нейтралізується при низьких температурах: висока діелектрична проникність і сила спонтанної поляризації на границях зерен перешкоджають утворенню бар’єрів при низьких температурах і дозволяють електронам вільно текти. При високих температурах діелектрична проникність і сила поляризації значно знижуються, що призводить до значного збільшення бар’єру та опору, демонструючи сильний ефект PTC.

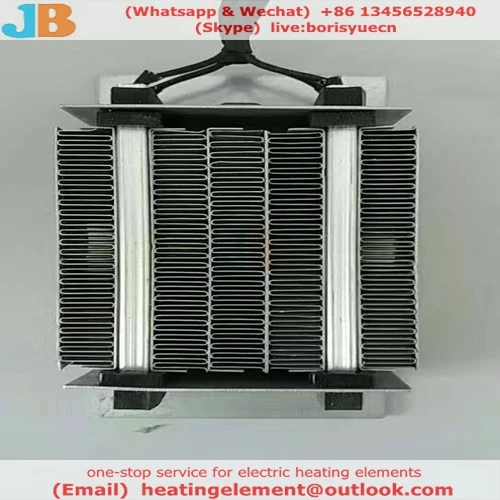

Схема підключення принципу роботи нагрівача PTC (роль нагрівача PTC) (Малюнок 2)
Співвідношення швидкості та потужності вітру
Як правило, у безвітряному стані вимірюється коефіцієнт загасання потужності після 1000 годин роботи з номінальною напругою, і коефіцієнт загасання потужності повинен бути менше або дорівнювати 8 відсоткам.
Схема роботи принципу роботи нагрівача PTC (роль нагрівача PTC) (Малюнок 3)
4. Особливості PTC нагрівача
Нагрівач, виготовлений з керамічного нагрівального елемента PTC, має такі переваги, як чудове регулювання температури та енергозберігаючі характеристики, надзвичайно низька теплова інерція, відсутність відкритого вогню, відсутність радіаційної безпеки та хороша стійкість до вібрації. Нагрівач PTC є енергозберігаючим, тому що його вихідна потужність буде значно знижена зі збільшенням температури навколишнього середовища, у разі незмінного об'єму повітря, коли температура навколишнього середовища підвищується, потужність PTC зменшилася, ця функція певною мірою зіграла роль в автоматичному живленні Регулювання, з іншого боку, також можна зрозуміти, що чим вища кімнатна температура, тим більша вихідна потужність PTC, тим швидше нагрівання. У міру підвищення температури в приміщенні вихідна потужність PTC поступово зменшується, а ефект нагріву стає повільнішим. Висока питома потужність також є однією з відмінних рис PTC-нагрівачів. Нагрівач PTC використовує примусову конвекцію для нагрівання кімнатної температури, оскільки коефіцієнт теплопередачі повітря з примусовою конвекцією в десятки разів перевищує природну конвекцію, тому площа теплообміну, необхідна для передачі того самого тепла, може становити лише кілька десятих, a { {2}}W PTC-компонент може бути зроблений до 24 × 15 × 2,2 мм3 такого невеликого об’єму, що є тією самою потужністю, PTC-нагрівач можна зробити маленьким і легким ключем, його об’єм і вага можуть бути невеликими, як приблизно один- п'ятий такої ж потужності електричний мазутний нагрівач. Згасання старіння є одним із найважливіших параметрів для вимірювання якості нагрівачів PTC. Компоненти PTC використовують перші 400 годин старіння, швидкість є найшвидшою, а потім вирівнюється, після 1000 годин безперервної роботи, хороше затухання вихідної потужності компонента PTC приблизно 10 відсотків, а потім має тенденцію бути стабільним, що мало впливає на функцію нагріву нагрівачів PTC. Існує багато факторів, що впливають на затухання старіння PTC, головною причиною є висока точка Кюрі, чим вища точка Кюрі, тим швидше старіння, деякі різні виробники, щоб заощадити кошти та односторонню гонитву за високою потужністю, часто вибирають TC Більше або дорівнює 260-градусним PTC компонентам для виготовлення обігрівачів на ранній стадії використання, здається, не проблема, але з часом старіння стає очевидним.
Термістор із постійним температурним нагріванням PTC має характеристики нагрівання постійної температури, принцип полягає в тому, що терморезистор PTC після ввімкнення температури самонагрівання переходить у перехідну зону, температура поверхні термістора з постійним температурним нагріванням PTC підтримуватиме постійне значення, температура пов’язана лише з Термістор PTC Температура Кюрі та прикладена напруга, і в основному не пов'язані з температурою навколишнього середовища.
Постійні температурні нагрівальні PTC термістори можуть мати різноманітну структуру форми та різні специфікації, поширеними є кругла форма, прямокутник, довга стрічка, кільце та стільниковий пористий тощо. Комбінація вищевказаних нагрівальних елементів PTC та металевих компонентів може утворювати різні форми потужних PTC нагрівачів.
PTC обігрівачі класифікуються за способом проведення:
(1) Керамічний обігрівач PTC на основі теплопровідності характеризується багатошаровими теплообмінними структурами, такими як електродна пластина (провідна та теплообмінна), ізоляційний шар (потужна ізоляція та теплопередача), теплопровідна пластина для зберігання тепла (деякі також прикріплені) за допомогою термопровідного клею), встановленого на поверхні нагрівального елемента PTC тощо, для передачі тепла, що випромінюється елементом PTC, об’єкту, що нагрівається.
(2) Різні керамічні нагрівачі гарячого повітря PTC для конвекційної теплопередачі з утвореним гарячим повітрям характеризуються великою вихідною потужністю та можуть автоматично регулювати температуру повітря, що обдується, і вихідне тепло.
(3) Інфрачервоний випромінюючий обігрівач, його характеристики фактично використовують швидке тепло, що випромінюється на поверхню елемента PTC або теплопровідної пластини, щоб прямо чи опосередковано стимулювати покриття в дальньому інфрачервоному діапазоні або матеріал у дальньому інфрачервоному діапазоні, який торкається його поверхні, щоб випромінювати інфрачервоні промені, які являє собою PTC керамічний інфрачервоний обігрівач.
Клас:
Ефективність і коефіцієнт використання системи кондиціонування повітря електромобіля мають великий вплив на запас ходу, особливо використання теплого повітря споживає більше електроенергії, а також для автомобілів з бензиновим двигуном, оскільки тепле повітря безпосередньо використовує розсіювання тепла двигуна, тому зазвичай споживання енергії холодним повітрям буде більшим, ніж теплим. Тепле повітря електричних транспортних засобів насправді є процесом перетворення електричної енергії батареї живлення в теплову енергію за допомогою пристрою нагріву повітря, і більшість сучасних електромобілів використовують пристрій теплого повітря PTC (позитивний температурний коефіцієнт) і теплий PTC Повітряні пристрої можна розділити на дві форми: пряме нагрівання повітря або нагрівання та охолодження циркулюючої води, а потім нагрівання. Наприклад, i‐MiEV, розроблений Mitsubishi Motors, використовує нагрівач PTC для нагрівання циркулюючої води, тоді як leaf, представлений Nissan на автосалоні 2010 року, використовує PTC для безпосереднього нагрівання повітря.
